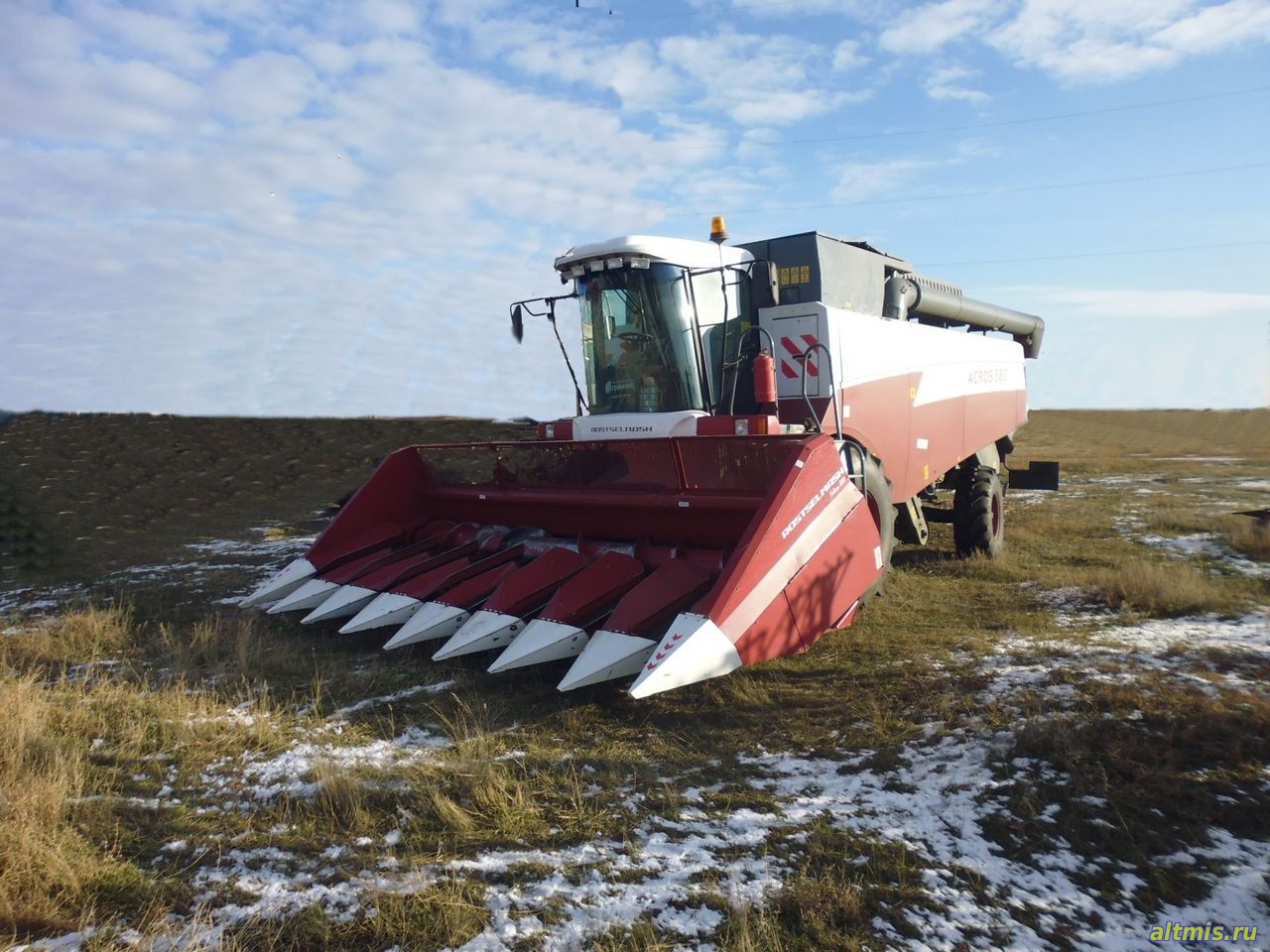

Приспособление для уборки подсолнечника ПСП-810-05 "FALCON"
Информация | 22.12.2015, 08:14

Министерство сельского хозяйства
Российской Федерации

Департамент научно-технологической политики и образования

Алтайская
государственная зональная машиноиспытательная станция



Протокол испытаний

№ 01-66-15 (5060122)

Приспособление для уборки подсолнечника ПСП-810-05 "FALCON"

Изготовитель (разработчик)

Адрес

ОАО "Гомсельмаш"

ОАО "Морозовсксельмаш",

347210 Ростовская обл., г. Морозовск, ул. К. Маркса,11



Назначение

Приспособление для уборки подсолнечника ПСП-810-05 "FALCON"  предназначено для уборки семян подсолнечника в агрегате с зерноуборочными комбайнами, на равнинных полях с уклоном не более 8°. Комбайн должен быть переоборудован под уборку подсолнечника и оборудован измельчителем соломы. Комбайн с приспособлением обеспечивает: срез растений, вымолот семян из корзинок, сепарацию вороха, сбор очищенных семян в бункер, измельчение и разбрасывание верхней части стеблей и обмолоченных корзинок  по полю.



Описание конструкции машины

Основными узлами являются: лифтёры, транспортёры семян, привод жатки, режущие аппараты, шнек, рама, транспортёры стеблей. Все узлы устанавливаются на общей раме, представляющей собой сварную трубчатую конструкцию с листовой обшивкой.

Приспособление снабжено устройством для зачаливания и подставкой, используемой для транспортирования отдельно от комбайна.

Привод шнека и режущих аппаратов осуществляется от нижнего вала наклонной камеры комбайна при помощи цепной передачи и карданного вала.

Режущие аппараты разделены на две части - правую и левую, имеют раздельный привод. Каждая часть режущих аппаратов соединена с приводом - передаточным валом, а между собой цепными муфтами, установленными на соединительных валах.

Режущие аппараты и транспортёры стеблей в зависимости от расположения имеют правое или левое вращение, которое получают установкой редуктора ведущей шестерней вправо или влево.

Над режущими аппаратами расположены транспортёры семян, состоящие из вибрационного стола, шарнирно закреплённого на раме.

Техническая характеристика

Показатели

Численные значения

Габаритные размеры, мм:

- машины в рабочем положении

длина

2860

ширина

5810

высота

1600

- в положении ближнего транспорта:

длина

10900

ширина

5810

высота

4000(по комбайну)

Ширина захвата, м

5,6,0

Дорожный просвет,мм

450 (по комбайну

Рабочая скорость, км/ч

От 7 до 8

Результаты испытаний

Качество работы

Условия проведения испытаний приспособления для уборки подсолнечника ПСП-810-05 характеризовались полной спелостью подсолнечника, а также низкой влажностью зерна и незерновой части..

Высота среза – 49,2см.

Потери зерна – 1,98%, в том числе:  за приспособлением - 0,92; за молотилкой - 1,06

По показателям качества выполнения технологического процесса приспособление для уборки подсолнечника ПСП-810-05 "FALCON" соответствует  требованиям ТУ

Производительность



За 1 ч основного времени – 4,7т / 4,16га при скорости 7,43км/ч

За 1 ч сменного времени – 3,56т / 3,15га. Удельный расход топлива, за сменное время – 5,05кг/т / 5,71кг/га

Условия эксплуатации:

- навеска (присоединение) на комбайн (способ агрегатирования)

Навешивается непосредственно на наклонную камеру  комбайна

- перевод в рабочее и транспортное положение

Гидравлический, двумя гидроцилиндрами комбайна.

- настройка рабочих органов

Высота среза регулируется с помощью гидроцилиндров и изменения рабочей скорости комбайна

- время подготовки машины к работе (навески)

0,45ч

Агрегатирование

ACROS-580

Эксплуатационная надежность

Хорошая

Удобство управления

Удобно, из кабины комбайна

Безопасность выполнения работ

Обеспечена

Безопасность движения

 Агрегат в положении ближнего транспорта приспособлен для движения по внутрихозяйственным дорогам с транспортной скоростью до 10км/ч

Техническое обслуживание

 Технической документаций предусмотрено ЕТО (трудоёмкость 0,3чел-ч)  через 16 часов работы и два раза в год- после окончания весеннего и осеннего пахотных сезонов

Заключение по результатам испытаний

Приспособление для уборки подсолнечника ПСП-810-05 "FALCON" соответствует требованиям ТУ и НД по показателям назначения, надежности и безопасности

Испытания проведены:

ФГБУ "Алтайская МИС"

659702, Алтайский край, с. Поспелиха, ул. Социалистическая, 17

Испытания провел:

Фишер Сергей Викторович

Источник информации:

Протокол испытаний № 01-66-15 (6240972) от 09 ноября 2015 года
