МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА
РОССИЙСКОЙ ФЕДЕРАЦИИ
ДЕПАРТАМЕНТ НАУЧНО-ТЕХНОЛОГИЧЕСКОЙ ПОЛИТИКИ
И ОБРАЗОВАНИЯ
А Л Т А Й С К А Я
ГОСУДАРСТВЕННАЯ ЗОНАЛЬНАЯ МАШИНОИСПЫТАТЕЛЬНАЯ СТАНЦИЯ
ОТЧЕТ № 01-27-14 (6240252)
выполнения информационной услуги
по результатам испытаний импортного образца культиватора дискового Carrier CR 820
с. Поспелиха, 2014год
С О Д Е Р Ж А Н И Е
Стр.
В В Е Д Е Н И Е
1 НАЗНАЧЕНИЕ МАШИНЫ
2 УСЛОВИЯ ИСПЫТАНИЙ И РЕЖИМЫ РАБОТЫ МАШИНЫ
3 РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
3.1 Показатели назначения
3.2 Перечень несоответствий машины требованиям НД
4 ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ИСПЫТАНИЙ
5 ВЫВОДЫ
В В Е Д Е Н И Е
|
Наименование машины
|
Культиватор дисковый
|
|
Марка машины
|
Carrier CR 820
|
|
Заводской номер машины
|
4023
|
|
Год изготовления
|
2014
|
|
Изготовитель
|
Компания "VÄDERSTAD", Королевство Швеция
|
|
Сведения о сертификации
|
Нет данных
|
|
Период проведения испытаний
|
С 16.04 по 19.06.2014
|
|
Место проведения испытаний
|
СПК "Гавриловский", Поспелихинский район, Алтайский край
|
Испытания проведены на соответствие машины отечественным требованиям СТО АИСТ 1.12-2006, утвержденного исполнительным директором Ассоциации испытателей с/х. техники М.Н. Хлепитько 24 апреля 2006г и СТО АИСТ 4.6-2010, утвержденного исполнительным директором Ассоциации испытателей с/х. техники В.М. Прониным 15 июля 2010г по рабочей программе-методике, утвержденной директором ФГБУ "Алтайская МИС" Р.А.Дергачёвым 20 апреля 2014г.
1 НАЗНАЧЕНИЕ МАШИНЫ
Культиватор дисковый Carrier CR 820 – это универсальное средство (Рисунок 1, 2, 3) пригодное как для энергоресурсосберегающих технологий, так и для традиционного земледелия.
Основной целью применения является измельчение и перемешивание пожнивных и растительных остатков с почвой. После прохода агрегата со скоростью более 12км/ч верхний горизонт (5-7см) почвы превращается в полностью гомогенизированный слой мульчи. Впереди установленные пружинные бороны распределяют неравномерно уложенные пожнивные остатки. Следом идущие два ряда изогнутых вырезных дисков измельчают и перемешивают с почвой пожнивные и растительные остатки, а поверхность поля выравнивается. Далее почва прикатывается секциями катков. Таким образом, почва подготавливается к севу или к последующим технологическим операциям.
Основные особенности конструкции:
- высокая прочность конструкции благодаря подрамнику, выполненному из прочного квадратного трубного профиля размерами 250х150х10 мм;
- износостойкие резиновые амортизаторы каждого диска, которые поглощают вибрацию и встречные ударные нагрузки, возникающие при обработке каменистой почвы;
- закаленные изогнутые диски, изготовленные из высококачественной стали;
- кольца роликового катка не требуют обслуживания благодаря тому, что затягиваются с большим усилием на заводе в процессе производства.
Машина испытывалась на МИС впервые. В процессе испытаний изменения в конструкцию не вносились
Рисунок 1 - Общий вид культиватора дискового Carrier CR 820

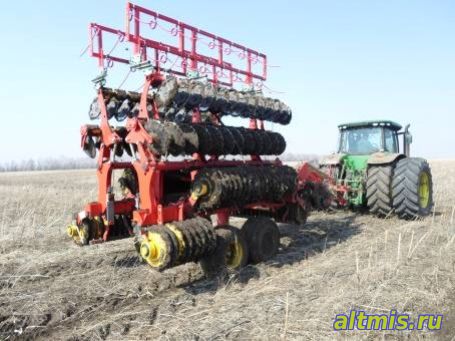

Рисунок 2 – Культиватор дисковый Carrier CR 820 в агрегате с трактором John Deere 8335R в положении "дальнего транспорта"
Рисунок 3 - Культиватор дисковый Carrier CR 820 в агрегате с трактором John Deere 8335R на обработке почвы с измельчением пожнивных остатков подсолнечника
2 УСЛОВИЯ ИСПЫТАНИЙ И РЕЖИМЫ РАБОТЫ МАШИНЫ
|
Показатель
|
Значение показателей по:
|
|
НД
|
данным
испытаний
|
|
Вид работы
|
Обработка почвы с измельчением пожнивных и растительных остатков
|
Обработка почвы с измельчением пожнивных остатков подсолнечника
|
|
Тип почвы и название по механическому составу
|
Все типы почв
|
Чернозём обыкновенный суглинистый
|
|
Рельеф (уклон), º
|
Ровный, с уклоном до 8°*
|
Ровный, с уклоном до 3°
|
|
Микрорельеф, см
|
Ровный,
волнистый*
|
1,5
|
|
Влажность почвы, %, по слоям, см
|
|
|
|
от 0 до 5 вкл.
|
До 27*
|
24,1
|
|
св.5 " 10 "
|
До 27*
|
25,2
|
|
"10 " 15 "
|
До 27*
|
26,0
|
|
"15 " 20 "
|
До 27*
|
26,9
|
|
Твердость почвы, МПа, по слоям, см:
|
|
|
|
от 0 до 5 вкл.
|
До 3,5*
|
0,68
|
|
св.5 " 10 "
|
До 3,5*
|
1,00
|
|
"10 " 15 "
|
До 3,5*
|
1,12
|
|
"15 " 20 "
|
До 3,5*
|
1,06
|
|
Засоренность почвы сорняками, шт/м²
|
Нет данных
|
23,3
|
|
Засоренность почвы пожнивными остатками, г/м²
|
Не допускается большое скопление*
|
402,9
|
|
Засоренность почвы камнями, г/м²
|
Наличие камней допускается
|
Не наблюдалось
|
|
Предшественник предшествующая обработка
|
Согласно технологии, принятой в хозяйстве***
|
Необработанная почва из - под урожая подсолнечника 2013 года
|
|
Режимы работы:
|
|
|
|
- рабочая скорость, км/ч
|
От 12 до 14
|
12,74
|
|
- рабочая ширина захвата, м
|
3; 6; 7; 10*
|
8,00
|
|
* - Данные СТО АИСТ 1.12-2006
** - Данные СТО АИСТ 4.6--2010
*** - Данные СТО АИСТ 4.2--2010
|
|
|
7
3 РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
3.1 Показатели назначения
|
Показатель
|
Значение показателя по:
|
|
НД
|
данным испытаний
|
|
1
|
2
|
3
|
|
Техническая характеристика
|
|
Тип изделия
|
Полуприцепной
|
|
Агрегатируется (марки тракторов)
|
Тракторы с мощностью двигателя от 250 до 320л.с.
|
John Deere 8335R
с мощностью
двигателя 335л.с.
|
|
Рабочие скорости, км/ч
|
От 12 до 14
|
До 13
|
|
Ширина захвата, м
|
|
|
|
- конструкционная
|
8,2
|
8,2
|
|
- рабочая
|
Нет данных
|
8,0
|
|
Транспортная скорость, км/ч
|
До 40
|
25
|
|
Производительность в час, га:
|
|
|
|
- основного времени
|
Нет данных
|
10,19
|
|
- эксплуатационного времени
|
То же
|
8,04
|
|
Количество персонала, обслуживающего агрегат
|
1
|
1
|
|
Габаритные размеры машины, мм:
|
|
|
|
в рабочем положении:
|
|
|
|
- длина
|
Нет данных
|
6100
|
|
- ширина
|
То же
|
8600
|
|
- высота
|
-"-
|
1570
|
|
в транспортном положении:
|
|
|
|
- длина
|
-"-
|
9350
|
|
- ширина
|
2500
|
2500
|
|
- высота
|
4000
|
3950
|
|
Габаритные размеры агрегата, мм:
|
|
|
|
в рабочем положении:
|
|
|
|
- длина
|
Нет данных
|
11600
|
|
- ширина
|
То же
|
8600
|
|
- высота
|
-"-
|
3300 (по трактору)
|
|
в транспортном положении:
- длина
|
-"-
|
14850
|
|
- ширина
|
-"-
|
4200 (по трактору)
|
|
- высота
|
-"-
|
3950
|
|
Дорожный просвет, мм
|
-"-
|
460
|
|
Минимальный радиус поворота агрегата, мм:
|
|
|
|
- наружный
|
-"-
|
9550
|
|
- внутренний
|
-"-
|
9100
|
|
Необходимая ширина поворотной полосы, (челночный способ разворота) м
|
Нет данных
|
22
|
|
Ширина колеи, мм
|
То же
|
1700
|
|
Пределы регулирования рабочих органов по глубине, см
|
До 10
|
До 10
|
|
Трудоемкость досборки, чел-ч
|
Нет данных
|
24
|
|
Трудоемкость составления агрегата, чел-ч
|
То же
|
0,08
|
|
Трудоемкость перевода из рабочего положения в транспортное и обратно, чел-ч
|
-"-
|
0,10
|
|
Количество точек смазки, всего
|
81
|
81
|
|
в том числе:
|
|
|
|
- ежесменных
|
Нет
|
Нет
|
|
- периодических
|
81 (через 300га)
|
81
|
|
- сезонных
|
Нет
|
Нет
|
|
Число сортов масел и смазок, шт.
|
2
|
2
|
|
Количество дисков, шт.
|
Нет данных
|
64
|
|
Диаметр диска, мм
|
То же
|
430
|
|
Толщина диска, мм
|
"
|
5
|
|
Расстояние между дисками в ряду, см
|
"
|
26
|
|
Количество рядов, шт.
|
"
|
2
|
|
Угол атаки дисков, град.
|
"
|
15
|
|
|
|
Функциональные показатели
|
|
Производительность за 1 ч, га:
|
|
|
|
- основного времени
|
7,4*, не менее
|
10,19
|
|
- сменного времени
|
Нет данных
|
8,09
|
|
Удельный расход топлива за время сменной работы, кг/га
|
5,32*, не более
|
4,55
|
|
Эксплуатационно-технологические коэффициенты:
|
|
|
|
- надежности технологического
процесса
|
0,99**
|
1,000
|
|
- использования сменного времени
|
0,75*
|
0,794
|
|
Показатели качества выполнения технологического процесса:
|
|
|
Глубина обработки, см
|
До 10
|
3
|
|
Подрезание растительных остатков, %
|
100**
|
98
|
|
Измельчение пожнивных остатков крупностебельных культур, %
размеры фракций почвы, см:
|
|
|
|
- менее 15
|
60**
|
76
|
|
- от 15 до 25
|
20**
|
18
|
|
Забивание и залипание рабочих органов
|
Не допускается**
|
Не наблюдалось
|
|
* Данные СТО АИСТ 4.6-2010
** Данные СТО АИСТ 1.12-2006
|
3.2 Перечень несоответствий машины требованиям НД
|
Наименование показателя, номер пункта НД
|
Значение показателя по:
|
|
НД
|
данным испытаний
|
|
ГОСТ Р 53489-2009
|
|
|
|
п.4.6.3 Знак ограничения максимальной скорости
|
На полуприцепных машинах сзади слева должен быть нанесен знак ограничения максимальной скорости по ГОСТ Р 52290-2004
|
На орудии нет знака ограничения максимальной скорости
|
|
п.4.9.6 Приспособления для очистки
|
Машины, рабочие органы которых подвержены забиванию или налипанию на них, должны иметь устройства и (или) приспособления для безопасной очистки
|
Культиватор не укомплектован приспособлением для очистки рабочих органов
|
За период испытаний выявлено два несоответствия по двум пунктам ССБТ.
4 ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ИСПЫТАНИЙ
Культиватор дисковый Carrier СR 820 поступил в СПК "Гавриловский" в разобранном виде, шестью упаковочными местами, комплектным, без повреждений.
Первичную техническую экспертизу специалисты МИС провели в хозяйстве, по согласованию с которым, машина была принята на испытания 16.04.2014.
С машиной представлена инструкция по эксплуатации, которая является документом с дословным переводом с немецкого на русский (нетехнический) язык. По содержанию, расположению и номенклатуре разделов инструкция не соответствует ГОСТ 27388-87.
Сборка осуществлялась на месте применения с участием представителей сервисной службы. Для монтажа секций рамы, прицепа, опорных колес, секций катков использовался автокран. Трудоемкость сборки составила 24чел-ч. Большая часть времени затрачена на установку рабочих органов. Затруднений при сборке не было. Необходимый комплект инструмента представлен сервисной службой.
Толщина лакокрасочных покрытий составила 35-40мкм (норматив 30-40мкм), что отвечает требованиям ГОСТ 6572-91. Прочность сцепления лакокрасочных покрытий сборочных единиц 1-2 балла, что соответствует нормативу - 2 балла, не более.
Крепежные детали имеют антикоррозионное покрытие.
По показателям качества и надежности выполнения технологического процесса культиватор Carrier СR 820 соответствует отечественным нормативным требованиям
Забиваний и залипаний рабочих органов не наблюдалось
Испытаниями установлено, что культиватор дисковый Carrier СR 820 вписывается в технологию производства с/х продукции и по показателям назначения соответствует отечественным требованиям. В процессе испытаний выявлено два отступления от требований ССБТ.
Достоинства:
- высокая производительность и техническая надёжность;
- стабильная надежность выполнения технологического процесса.
Культиватор устойчиво выполняет технологический процесс, вписывается в зональную технологию и может быть использован в сельхозпроизводстве зоны деятельности МИС.
5 ВЫВОДЫ
Культиватор дисковый Carrier СR 820 соответствует требованиям НД по показателям назначения и имеет отступления по безопасности, соответствует современным требованиям сельскохозяйственного производства,
Директор Р.А. Дергачев
Главный инженер А.И. Ефанов
Приложение А
Оценка эффективности изменений, внесенных в конструкцию машины
Завод-изготовитель изменений, внесённых в конструкцию, не представил.
В процессе испытаний изменения не вносились.
|
