Изготовитель (разработчик)
|
Адрес
|
ЗАО "Рубцовский завод запасных частей"
|
658210 г. Рубцовск, ул.Арычная, 8
Тел / факс (385 57) 5-96-75, 5-96-44, 5-96-44,
5-96-75 Е-mail: rzz@ab.ru.
|
Назначение
|

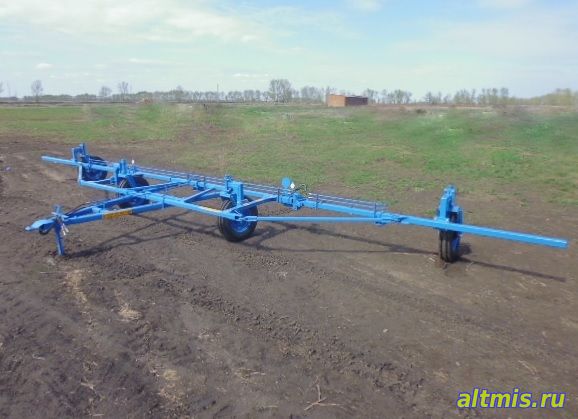

Сцепка прицепная универсальная СПУ-11 предназначена для составления тракторных гидрофицированных и негидрофицированных широкозахватных агрегатов для предпосевной обработки почвы, ухода за парами, посева зерновых, зернобобовых культур и других сельскохозяйственных работ Сцепка может агрегатироваться с тремя сеялками типа СЗП-3,6А (с устройством маркерным УМ-11), двумя культиваторами типа КПС-4, тремя культиваторами КШ-3,6.
Сцепка может комплектоваться (по отдельному заказу) поводками для присоединения зубовых борон.
|
Описание конструкции машины
|
Основными узлами культиватора являются: рама центральная две боковые секции, раскосы, четыре самоустанавливающихся (флюгерных) колеса, прицеп и гидросистема.
|
Техническая характеристика
|
Габаритные размеры, мм:
|
- машины в рабочем положении:
|
длина
|
4200
|
ширина
|
11740
|
высота
|
1100
|
- агрегата в положении ближнего транспорта:
|
с трактором Т-150К и сеялками СЗП-3,6А (3шт) с маркёрами:
|
длина
|
19630
|
ширина
|
12290
|
высота
|
3380
|
с трактором МТЗ-82.1 и боронами БЗСС-1,0 (13шт.)
|
длина
|
10970
|
ширина
|
11810
|
высота
|
2780 (по трактору)
|
Ширина захвата, м
|
На севе 10,8; на бороновании 11,1
|
Масса, кг
|
880
|
Рабочая скорость,км/ч
|
От 10 до 12
|
Результаты испытаний
|
Качество работы
|
По основным агротехническим показателям сцепка прицепная универсаль-ная СПУ-11 соответствует требованиям НД и может применяться для посева различных полевых культур и боронования почвы
|
Производительность
|
В час основного времени, га/ч:
- посев пшеницы на глубину 4,0см с Т-150К - 11,39 (при скорости 10,69км/ч). Удельный расход топлива 2,12кг/га;
- боронование на глубину 5,3см с МТЗ-82.1 – 12,75 (при скорости 11,43км/ч). Удельный расход топлива 1,28кг/га.
|
Условия эксплуатации:
|
- присоединение к трактору
|
Соединяется с трактором прицепной скобой
|
- перевод в рабочее и транспортное положение
|
Вручную
|
- время подготовки машины к работе
|
0,05чел- ч
|
Агрегатирование
|
Трактор кл.2-3
|
Трудоемкость ежесменного ТО
|
0,06чел-ч
|
Эксплуатационная надежность
|
Хорошая
|
Удобство управления
|
Удобно
|
Безопасность выполнения работ
|
В целом обеспечена. Выявлено одно отклонение
|
Безопасность движения
|
Сцепка прицепная универсальная СПУ-11с трактором приспособ-лена к движению только по полевым дорогам с транспортной ско-ростью до 15 км/ч без права выезда на дороги общего пользования.
|
Техническое обслуживание
|
Технической документаций предусмотрены все виды технического обслуживания.. Трудоемкость ежесменного ТО - 0,06чел-ч
|
Заключение по результатам испытаний
|
Сцепка прицепная универсальная СПУ-11 соответствует требованиям ТУ по показателям назначения, надежности, по безопасности имеет отклонение, рекомендуется к применению в сельскохозяйственном производстве.
|
Испытания проведены:
|
ФГБУ "Алтайская МИС"
659702, Алтайский край, с. Поспелиха, ул. Социалистическая, 17
|
Испытания провел:
|
Обыскалов Виктор Геннадьевич
|
Источник информации:
|
Протокол испытаний № 01-27-16 (1030052) от 09.09.2016
|
