МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
ДЕПАРТАМЕНТ НАУЧНО-ТЕХНОЛОГИЧЕСКОЙ ПОЛИТИКИ
И ОБРАЗОВАНИЯ
А Л Т А Й С К А Я
ГОСУДАРСТВЕННАЯ ЗОНАЛЬНАЯ МАШИНОИСПЫТАТЕЛЬНАЯ СТАНЦИЯ
ОТЧЕТ № 01-75-14 (5020372)
от 16 декабря 2014 года.
выполнения информационной услуги
по результатам испытаний сельскохозяйственной машины
культиватора К–720 МК
с. Поспелиха, 2014 г.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 НАЗНАЧЕНИЕ МАШИНЫ
2 УСЛОВИЯ ИСПЫТАНИЙ И РЕЖИМЫ РАБОТЫ МАШИНЫ
3 РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
3.1 Показатели назначения
3.2 Перечень несоответствий машины требованиям ТУ
4 ОЦЕНКА ЭФФЕКТИВНОСТИ ИЗМЕНЕНИЙ, ВНЕСЕННЫХ В КОНСТРУКЦИЮ МАШИНЫ И ОСОБЕННОСТИ КОНСТРУКЦИИ
5 ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ИСПЫТАНИЙ
6 ВЫВОДЫ
ВВЕДЕНИЕ
Наименование машины
|
Культиватор
|
Марка машины
|
К–720 МК
|
Заводской номер машины
|
158
|
Год изготовления
|
2014
|
Изготовитель
|
ООО "Леньковский СельмашЗавод", г.Барнаул, ул. Попова, 200
|
Сведения о сертификации
|
Нет данных
|
Период проведения испытаний
|
04.07-09.10.2014
|
Место проведения испытаний
|
ООО "Росса". Новичихинского района Алтайского края
|
Испытания культиватора К–720 МК проведены на соответствие требованиям ТУ 4732-001-00862747-2009, утвержденных генеральным директором ОАО "Авторемзавод "Леньковский" В.И. Степаненко 2009 г., по рабочей программе-методике, утвержденной директором ФГБУ "Алтайская МИС" Р.А. Дергачевым 10.07.2014 г
1 НАЗНАЧЕНИЕ МАШИНЫ
Культиватор К–720 МК (Рисунок 1), предназначен для обработки почвы: предпосевной, осенней, паров во всех агроклиматических зонах, в том числе подверженных ветровой и водной эрозии, на всех типах почв, кроме каменистых.
Качество обработки обеспечивается на почвах с удельным сопротивлением до 0,07МПа (0,7кг/см2), твёрдость до 2,5 МПа (2,5кг/см2) и предельной влажностью 25%.
Агрегатируется с тракторами тягового класса 4-5 (Рисунок 2).

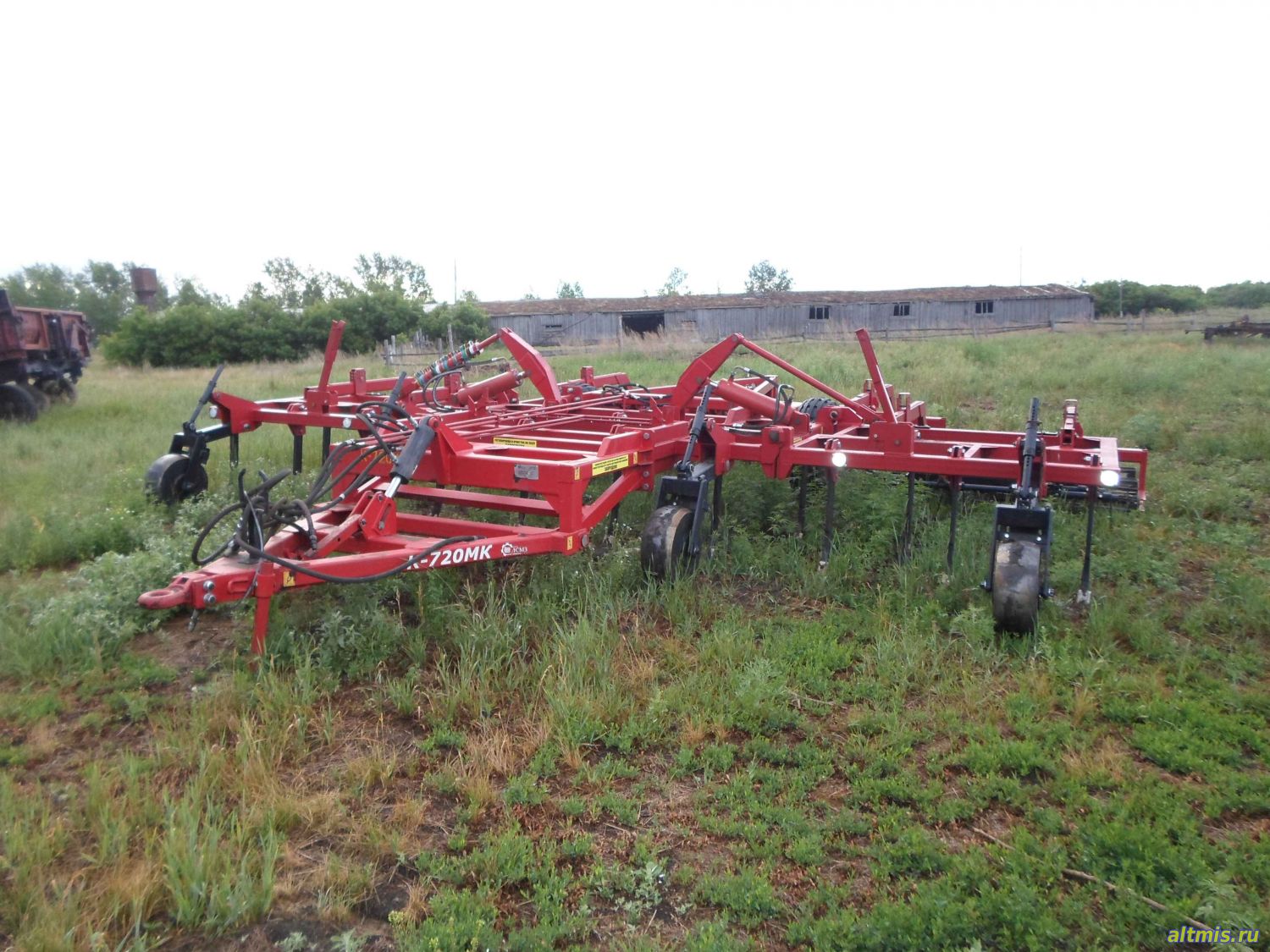

Рисунок 1 – Общий вид Культиватора К-720 МК
Рисунок 2 – Культиватор К-720 МК в агрегате с трактором К-744 Р1 на обработке пара
2 УСЛОВИЯ ИСПЫТАНИЙ И РЕЖИМЫ РАБОТЫ МАШИНЫ
Показатель
|
Значение показателей по:
|
НД
|
данным испытаний
|
ТУ
|
СТО АИСТ 1.12-2006
|
Вид работы
|
Предпосевная обработка почвы, обработка паров
|
-
|
Обработка почвы парового поля
|
Условия испытаний:
|
|
|
|
Тип почвы и название по механическому составу
|
Все типы почв кроме каменистых
|
Все типы почв не засорённые камнями
|
Чернозём обыкновенный суглинистый
|
Рельеф, уклон
|
Нет данных
|
Ровный и с уклоном до 8º
|
Ровный
|
Микрорельеф, см
|
То же
|
Нет данных
|
2,0-2,1
|
Влажность почвы в слое 0-10см, %
|
25, не более
|
От 8 до 30
|
7,9-12,3
|
Твёрдость почвы в слое
0-10см, МПа
|
До 2,5
|
До 1,6
|
0,4-2,0
|
Засорённость участка камнями, шт./га
|
Не допускаются
|
Не допускаются
|
Отсутствовала
|
Засоренность почвы сорняками, шт./м2
|
Нет данных
|
Нет данных
|
|
Засоренность почвы пожнивными остатками, г/м2
|
То же
|
То же
|
9,2-10,7
|
Предшественник, предшествующая обработка
|
Согласно технологической карте хозяйства*
|
"
|
|
Режимы работы:
|
|
|
|
-рабочие скорости, км/ч
|
От 10 до 15
|
От 6 до12
|
От 10 до 12
|
-рабочая ширина захвата
|
7,2
|
До 12
|
7,2
|
* Данные СТО АИСТ 4.2-2010
|
3 РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
3.1 Показатели назначения
Показатель
|
Значение показателей по:
|
НД
|
данным испытаний
|
ТУ
|
СТО АИСТ 1.12-2006
|
1
|
2
|
3
|
4
|
Техническая характеристика
|
Тип изделия
|
Полуприцепной
|
-
|
Полуприцепной
|
Агрегатируется (тяговый класс и марка трактора)
|
Тракторы кл 4-5
|
-
|
К-744Р1
|
Ширина захвата, м:
- конструкционная
|
Нет данных
|
-
|
7,2
|
- рабочая
|
7,2
|
Нет данных
|
7,2
|
Скорость движения, км/ч:
|
|
|
|
- рабочая
|
От 10 до 15
|
От 6 до12
|
От 10 до 12
|
- транспортная
|
20
|
-
|
До 20
|
Габаритные размеры машины, мм:
|
|
|
в рабочем положении:
|
|
|
|
- длина
|
8100 ± 300
|
-
|
8250
|
- ширина
|
7300 ± 200
|
-
|
7600
|
- высота
|
1620 ± 100
|
-
|
1520
|
в транспортном положении:
|
|
|
- длина
|
8100 ± 300
|
-
|
8250
|
- ширина
|
4250 ± 150
|
-
|
4550
|
- высота
|
3300 ± 150
|
-
|
3200
|
Габаритные размеры агрегата, мм
|
|
|
в рабочем положении:
|
|
|
|
- длина
|
Нет данных
|
-
|
18204
|
- ширина
|
То же
|
-
|
7600
|
- высота
|
"
|
-
|
3690 (по трактору)
|
в транспортном положении:
|
|
|
|
- длина
|
"
|
-
|
18204
|
- ширина
|
"
|
-
|
4550
|
- высота
|
"
|
-
|
3690 (по трактору)
|
Дорожный просвет, мм
|
300 ± 50
|
-
|
350
|
Минимальный радиус поворота, мм:
|
|
|
- наружный
|
Нет данных
|
-
|
25420
|
- внутренний
|
То же
|
-
|
24350
|
Необходимая ширина поворотной полосы, м
|
"
|
-
|
30
|
Ширина колеи транспортных колес, мм
|
Нет данных
|
-
|
2400
|
Пределы регулирования рабочих органов по глубине обработки, мм:
|
|
|
|
- плоскорежущих лап
|
От 50 до 120
|
-
|
От 50 до 120
|
- пружинных зубьев борон
|
Нет данных
|
-
|
До 85
|
Трудоемкость досборки, чел.-ч
|
12
|
-
|
10,25
|
Трудоемкость составления агрегата, чел.-ч.:
|
Нет данных
|
-
|
0,17
|
Трудоемкость перевода агрегата из транспортного положения в рабочее и обратно, чел. - ч.
|
То же
|
-
|
0,7
|
Количество точек смазки, всего
|
99
|
-
|
99
|
в том числе:
|
|
|
|
ежесменных
|
Нет
|
-
|
Нет
|
периодических
|
22
|
-
|
22
|
сезонных
|
77
|
-
|
77
|
Количество сортов масел и смазок
|
2
|
-
|
2
|
Количество стоек с лапами, шт.
|
19
|
-
|
19
|
Количество прикатывающих катков
|
Нет данных
|
-
|
8
|
Количество зубьев пружинных борон, шт.
|
42
|
-
|
42
|
Рядов лап, шт
|
2
|
-
|
2
|
Расстояние между лапами в ряду, мм
|
760
|
-
|
760
|
Функциональные показатели
|
Производительность за 1 ч времени, т/ч:
|
|
|
|
- основного времени
|
7,2, не менее
|
От 4,4 до 8,9*
|
7,37
|
- сменного времени
|
Нет данных
|
Нет данных
|
5,75
|
Удельный расход топлива, за сменное время, кг/га
|
5,8, не менее
|
То же
|
5,68
|
Эксплуатационно–технологические коэффициенты:
|
|
-технологического обслуживания
|
Нет данных
|
"
|
1,000
|
-надежности технологического процесса
|
0,98
|
"
|
1,000
|
-использования сменного времени
|
Нет данных
|
|
0,780
|
-использования эксплуатационного времени
|
0,8
|
"
|
0,771
|
Показатели качества выполнения технологического процесса
|
Рабочая ширина захвата, м
|
7,2
|
До 12
|
7,20
|
Глубина обработки, см:
|
От 5 до 12
|
От 6 до 12
|
10
|
Подрезание растительных остатков, %:
|
97
|
100
|
98
|
Забивание и залипание рабочих органов
|
Нет данных
|
Не
допускается
|
Не наблюдалось
|
* Данные СТО АИСТ 4.2-2010
|
3.2 Перечень несоответствий машины требованиям ТУ
Наименование показателя, номер
пункта ТУ
|
Значение показателя
|
по ТУ
|
по данным испытаний
|
п.1.1.2. Производительность за один час эксплуатационного времени, га/ч
|
5,8, не менее
|
5,68
|
п. 1.1.23. Коэффициент использования эксплуатационного времени
|
0,8
|
0,771
|
За период испытаний культиватора выявлено два несоответствия по двум пунктам ТУ.
4 ОЦЕНКА ЭФФЕКТИВНОСТИ ИЗМЕНЕНИЙ, ВНЕСЕННЫХ
В КОНСТРУКЦИЮ МАШИНЫ И ОСОБЕННОСТИ КОНСТРУКЦИИ
Изменения в конструкцию машины в процессе испытаний не вносились.
5 ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ИСПЫТАНИЙ
Культиватор К-720 МК поступил в ООО "Росса" автомобильным транспортном, в полусобранном виде, четырьмя упаковочными местами: средняя рама в сборе, два боковых крыла, ящик с ЗИП, комплектным, без повреждений.
Замечаний по качеству упаковки, сохранности в период транспортировки и разгрузки не было. Комплектность культиватора соответствует упаковочному месту.
Первичную техническую экспертизу специалисты МИС провели в хозяйстве, по согласованию с которым машина была принята на испытания 04.07.2014.
С изделием было представлено руководство по эксплуатации.
По запросу МИС позднее были представлены технические условия ТУ 4732-001-00862747-2009 в электронном варианте.
ТУ содержит необходимую информацию для оценки машины по показателям назначения и качеству выполнения технологического процесса.
ТУ не соответствует ГОСТ 2.114-95 по следующим пунктам:
п.4.11 В приложение 2 "Перечень НД" недействующие ГОСТ 2.601-2006, ГОСТ 12.2.111-85, ГОСТ 7751-85, ГОСТ 24297-87, ГОСТ 29329-92, СТО АИСТ 4.2-2004, СТО АИСТ 10.4.6-2003, заменить на следующие ГОСТ 2.601-2013, ГОСТ Р 53489-2009, ГОСТ 7751-2009, ГОСТ 24297-2013, ГОСТ 53228-2008, СТО АИСТ 4.2-2010, СТО АИСТ 4.6-2010.
Руководство по эксплуатации соответствует требованием ГОСТ 27388-87, достаточно полно отражает вопросы устройства, регулировки и эксплуатации культиватора.
Досборка осуществлялась с помощью автокрана, заключалась в установке боковых крыльев, прицепа и элементов гидрооборудования на среднюю раму. На досборке было задействовано два механизатора, трудоёмкость составила – 10,25чел-ч., что соответствует требованиям ТУ.
Толщина лакокрасочных покрытий составила 30мкм (норматив от 30 до 40мкм), адгезия 2 балла (норматив 2, не более) что соответствует требованиям ГОСТ 6572-91.
Болтовые соединения имеют антикоррозионное покрытие.
Отступлений от требований ССБТ не выявлено.
Испытанный образец культиватора К-720 МК соответствует всем основным требованиям ТУ, НД.
Выявленные несоответствия могут быть устранены в процессе доработки ТУ.
6 ВЫВОДЫ
Культиватор К-720 МК соответствуют требованиям НД по показателям назначения и безопасности, соответствует современным требованиям сельскохозяйственного производства.
Директор Р.А.Дергачёв
Главный инженер А.И.Ефанов
Заведующий КИЛ Г.В. Ячменев
Начальник отдела В.Ф. Артюков
испытаний с/х машин
Ведущий инженер Д.С.Дешко
|
